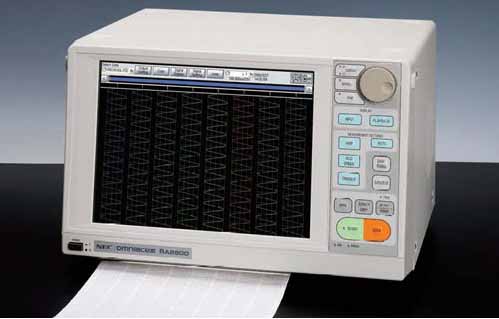

NEC RA2800數字示波記錄儀
特點：
1. RA2800可以并行采集32通道模擬信號或者128路邏輯信號，也可以模擬信號，邏輯信號混合輸入
2. 11種基本輸入放大模塊，可直接對電壓、振動，應變、頻率、溫度、邏輯信號進行精確測量。系統外部不需要信號調理器，可以直接連接ICP傳感器、應變計、應變式傳感器、熱電偶。另外提供三種電荷轉換接口，可與電壓輸入模塊配合接入電荷信號。還提供一個數字輸入單元，記錄邏輯觸發輸入信號
3. 配電流鉗或電流轉電壓裝置，在電壓輸入模塊配合下，可進行電流的測量

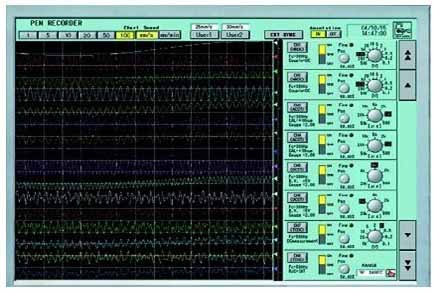

4. 數據除顯示圖形曲線外，還可以直接顯示數值。
5. 可以對多通道數據實時的RMS計算、頻域FFT分析。（可選功能）
6. 12.1英寸LCD，能在強光下使用，配有耐磨型觸摸屏，工作可靠，操作方便。
7. 標配內置40G硬盤及寬幅熱敏打印機，能長期連續記錄數據，取代磁帶記錄儀。
8. 標配USB，LAN數據傳輸接口。可選配RS232C，遠程脈沖觸發控制單元、AC電橋電源模塊等。實現計算機與記錄儀之間的通訊，數據格式與MS Windows兼容。
9. 提供四種工作模式：外部存儲記錄模式、硬盤記錄模式、打印記錄模式，綜合記錄模式，X-Y圖形顯示記錄模式。具有數據記錄與波形回放功能。數據可記錄在記錄儀內部硬盤，外部移動盤，或傳輸?shù)酵獠坑?jì)算機中，數據可以以二進制格式或CSV格式存儲，其中CSV格式可以直接在EXCEL中轉換打開。
10.提供分析軟件選件：FFT分析軟件。
11.數據外部計算機傳輸及分析軟件：NS2100、NS3100-P01、NS3200-P01
信號調理模塊規格：
模塊型號 分辨率 采樣率 功能
AP11-101 16 bit 100 kHz 雙通道隔離電壓測試模塊，量程：±100mV ～±500V，12檔。精度優于±0.3%FS（典型）
AP11-102 16 bit 100 kHz 除具有AP11-101功能外，可直接連接ICP傳感器，內置11檔程控抗混濾波器
AP11-103 12 bit 1 MHz 雙通道隔離電壓測試模塊，量程：±100mV ～±500V，12檔。精度優于±0.5%FS（典型）。頻帶：DC ～400kHz，6檔低通濾波，適合于測試高速信號。
AP11-104 16 bit 100 kHz 雙通道應變測試模塊，交流橋壓源。量程：1kμε～20kμε，5檔。頻帶：DC～2kHz�？勺詣�(dòng)平衡橋路，NDIS接口，與RA23-116配合，頻率可達5 kHz
AP11-105 1 MHz 八通道邏輯電壓及觸點開關信號測試模塊，電壓范圍：0 ～24V。
AP11-106 15 bit 100 kHz 雙通道K、J、T、R、W型熱電偶及電壓測試模塊，電壓量程：±100mV ～±50V，共9檔。熱電偶測試精度優于±0.5%FS，電壓測試精度優于±0.5%FS。
AP11-107 14 bit 100 kHz 單通道K、J、T、R型熱電偶及電壓測試模塊，電壓量程：±10mV ～±50V，共12檔。熱電偶測試精度優于±0.5%FS，電壓測試精度優于±0.5%FS。
AP11-108 16 bit 100 kHz 單通道頻壓轉換模塊，輸入頻率范圍：1Hz～10kHz，共7檔。精度優于±0.5%FS，允許輸入電壓為±100V
AP11-109 16 bit 100 kHz 除具有AP11-101功能外，可直接連接ICP傳感器，實時計算輸入信號的RMS值。
AP11-110 16 bit 100 kHz 雙通道應變測試模塊。量程：800με～50kμε，10檔。頻帶：DC～50kHz。精度優于±0.3%FS。直流橋壓源，橋壓2V或5V。應變計阻值120～2000歐，可自動平衡橋路。NDIS接口。
AP11-111 16 bit 100 kHz 雙通道零點抑制電壓測試模塊，量程：±100mV ～±500V，12檔。精度優于±0.5%FS（典型），抑制電壓范圍：±13V（在±100mV到±2V測試范圍），±110V（在±5V到±500V測試范圍），
RA23-113 16路數字輸入，邏輯電壓，觸點開關輸入
AP11-901 1.0mV/Pc±5%,最大輸入電荷5000pC，最大輸出電壓5V，工作溫度-20到80℃，頻帶寬度1.6-50Hz，需要與輸入模塊配合使用
AP11-902 1.0mV/pC±5%,最大輸入電荷5000pC，最大輸出電壓5V，工作溫度-20到110℃，頻帶寬度1.6-50Hz，需要與輸入模塊配合使用
AP11-903 0.1mV/pC±5%,最大輸入電荷50000pC，最大輸出電壓5V，工作溫度-20到110℃，頻帶寬度1.6-50Hz，需要與輸入模塊配合使用
可選輔件：
1. 熱敏打印紙YPS106（普通型）標配一卷，YPS108（帶排狀孔），YPS112（折疊型）
2. RA12-103 熱敏打印紙存儲盒（和YPS112配合使用）
3. RT31-164 轉筒型熱敏打印紙拾取器
4. RT36-115 背包型攜帶包
5. RA11-117 移動式儀器攜帶箱 |
