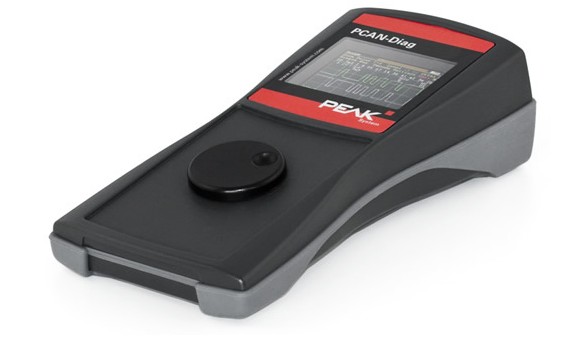

CAN總線診斷儀是一款具有多種功能的手持式CAN診斷工具，它能夠檢測CAN總線，如CAN總線的傳輸速率（比特率）檢測，總線負載測量和終端測量。 也可以接收CAN報文，它可以傳輸單個報文或其中的整個序列。 另外，內部存儲卡可以追蹤和回放CAN通訊。
PCAN-診斷儀內置的2通道示波器可顯示CAN信號。單個CAN ID和各種事件可用于觸發。從模擬信號解碼CAN幀，例如，探測幀錯誤。
接收到的CAN報文可以用符號顯示，更清晰和輕松分配。通過產品附帶的 PCAN Symbol Editor 符號編輯軟件可輕松生成符號文件。
OLED彩色顯示屏可在強烈的環境光線下清晰顯示。用戶可用一個旋鈕選擇和操作單個診斷功能�？商鎿Q高速CAN，CAN收發器模塊可以根據需要與低速或單線CAN連接。
特點
- 高速CAN( ISO 11898-2），CAN 收發器模塊可根據需要換成低速 CAN（ISO 11898-3）或者單線 CAN（SAE J2411）
- CAN連接是9針的D-Sub
- 可選擇固定的或8個用戶自定義的比特率
- OLED顯示屏：320x240像素分辨率
- 電池（4節1.5V AA）供電或者使用附帶的電源適配器（適配器上有低電壓插座）
- 在工程項目中管理設備配置、傳送列表、符號文件以及所有記錄的數據（截屏和CSV文件）
- 內置了最小1GB 內存卡用于保存工程項目。也可以通過連接PC使用USB大容量存儲器
- 工作溫度：0 至 50 °C (32 至 122 °F)
|
